GlobalComm-I 便攜站

　　GlobalComm-I 型手動便攜式衛星通信站由一體化設計的箱式便攜通信終端和手動(平板型自動)便攜式衛星天線組成，支持雙向視頻、話音(傳真)、數據和無線局域網接入等通信業務。體積小，重量輕，攜帶方便，不需要再開動一輛龐大的衛星車，只需把該設備放在任何一輛汽車的后備箱或單兵背負，是應急通信、視頻采集和野外數據聯網等業務的的安全、易用、快捷的解決方案。

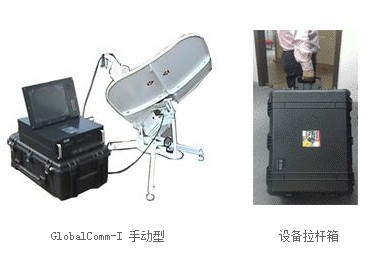

　　產品圖片

　　產品特點

　　● 通信設備終端采用工業化全鎂鋁合金外殼，一體化設計

　　● 集成了衛星通信、視音頻編解碼、多路復用、媒體網關等多項功能

　　● 提供實時的雙向圖像、語音、傳真及數據傳輸服務

　　● 組網靈活，兼容公安、消防、政府應急等多種衛星通信體制

　　● 選用ACT系列便攜式手動衛星天線，反射面采用碳纖維材料，重量輕、外形美觀、簡單易用

　　● 高亮的寬溫度、寬視角室外型LCD能夠適用于更惡劣的環境

　　● 全金屬外殼確保設備在室外的高溫度下正常工作

　　● 設備終端體積小、重量輕、攜帶方便、操作簡單，適合汽車行李倉的設計

　　技術指標

　　便攜式衛星終端技術指標

　　● 工作頻段：Ku 波段

　　● 傳輸方式：雙向

　　● 傳輸速率：384kbps-1Mbps，1Mbps-5Mbps可選

　　● 調制方式：PSK、QPSK、OQPSK、BPSK、8PSK、16QAM等

　　● 視頻編碼：H.264/MPEG2/MPEG4

　　● 音頻編碼：G.711/G.722/G.728/G.723

　　● 傳真協議：G3

　　● 無線協議：802.11g

　　● 射頻功率： 標配8W(可根據實際情況選擇)

　　● 顯　　示：15寸寬溫度、寬視角，分辨率 1024×768，800流明室外型LCD

　　● 接　　口：2個Lan口(RJ45)、4個電話/傳真接口(RJ11)、1路視頻輸入、1路音頻輸入 、1路MIC輸入、1路視頻輸出、2路音頻輸出、1路RF輸入、1路RF輸出

　　● 供電要求：交流150-250V;配備12V車載逆變電源(直流供電可選)

　　● 終端尺寸：44×53×17.6 CM

　　● 重 量：低于25kg

　　● 工作溫度：-20℃ -- +60℃

　　● 工作濕度：大于95%無冷凝

　　天線技術指標

　　● 工作頻段：Ku 波段

　　● 增益：

　　ACT-076： 發送：≥38.5+20Log(F/14.25) dBi

　　接收：≥37.4+20Log(F/12.5) dBi

　　ACT-090： 發送：≥40.7+20Log(F/14.25) dBi

　　接收：≥39.5+20Log(F/12.5) dBi

　　ACT-120： 發送：≥43.1+20Log(F/14.25) dBi

　　接收：≥42+20Log(F/12.5) dBi

　　● 駐波比：≤1.25

　　● 極化方式：線性

　　● 交叉極化隔離度：≥35dB(天線軸向)

　　● 收發隔離度：≥80dB(含阻發濾波器)

　　● 天線方位角轉動范圍：-30° ～ +30°

　　● 天線俯仰角轉動范圍：10°～ 70°

　　● 極化調整范圍：-90°～ +90°

　　● 天線面：碳纖維材料，4瓣拼裝

　　● 重量：

　　ACT-076：≤17Kg(含8W功放)

　　ACT-090：≤23Kg(含8W功放)

　　ACT-120：≤29Kg(含8W功放)

　　● 抗風能力：15M/S(可正常工作)

　　● 工作溫度：-25℃～+55℃
