消防、救援、反恐、處突的終極利器

（Mudd-Ox XL 45HP）





（此外形圖片僅供參考）



技術規格書



成都捷隆行國際貿易有限公司



一、整車基本參數

發動機：

燃料類別：柴油；

供油形式：渦輪增壓；

功率輸出：45HP/3000rpm；

排量：1498CC；

冷卻系統：液體冷卻式；

啟動裝置：電子啟動；

驅動形式：8x8；

外形尺寸：長x寬x高 3120x1680x1980mm（翻車保護桿打開狀態）；

          長x寬x高 3120x1680x1570mm（翻車保護桿折疊狀態）；

輪胎尺寸：長x寬x高 660x356x304mm

空車總重：1038Kg（含牽引絞盤及翻車保護桿）；

傳動系統：靜液壓傳動，任何轉彎動作時可實現兩側輪胎的反向旋轉；機車實現零轉彎半徑能輕松地圍繞一個中心點旋轉。

適應路況：任何輪式車輛不能到達的地方，如泥濘/雪地/沼澤/山丘/水域溪流/森林等你可以想象得到的地方。

使用環境：高溫高熱、高海拔、極端嚴寒氣候地區。


二、產品概述

8輪驅動Mudd-Ox水陸兩棲越野車配備Kubota渦輪增壓柴油發動機，功率輸出達到45HP/3000rpm, 排量為1498cc。 在操控方面其額定發動機轉數和無需齒輪轉換的一體式控制系統保證了操控上的高效和優質性能。

在均勻分布載荷的情況下，陸上載重可達850千克（不含附件配置重量），水上載重可達454千克（不含附件配置重量），陸上可運載4-6人，水上2-4人，牽引能力900千克。

靜液壓系統特點：

靜液壓傳動裝置對該車型機械傳動提供了根本上的提升。這些裝置直接作用在操控的精度、簡化和靈活性，同時在復雜的環境應對上也提供了較大的便捷：

◎較小的設計尺寸具有高馬力傳輸；

◎低慣性和迅速地控制響應；

◎在扭矩和速度比的范圍內高效運作；

◎在設計范圍內，不受載重的影響，精確的速度控制(倒車也是如此)；

◎精確維持控制速度的運行或制動負荷；

◎即使是位置和方向改變，也能傳輸功率至多個位置；

◎在滿載下熄火也不會造成損害和低功率損失；

◎在零速度下不會自行移動；

◎比類似級別的機械或機電傳動裝置的反應要快；

◎高效的動力制動。

◎手指的觸動和輕微的動作都做精度移動，轉矩完全

與控制輸出保持一致。大容量傳動同樣能根據需求轉換成巨大的功率，在沒有相互損失的情況下提供動力和精度控制。

◎當使一個操作桿向前，另一個操作桿向后時，兩邊各自的輪組向各自相反轉動。該方法提供了一個高精度定位和機動控制的水平能力，例如這臺機器可以很容易地圍繞中心點旋轉。這個精度水平是傳統滑動轉向的車型無法達到的，正如傳統車型先駐足單邊的車輪組，然后由另一邊輪驅動圍繞駐足單邊的輪組滑動轉向。

◎控制簡單性-預調引擎轉速連同扭矩引擎，無序齒輪變速不受干擾。

◎零轉彎半徑-獨立的左舷和右舷驅動控制器。 逆時針旋轉左舷和右舷輪組的設置Mudd-Ox能在陸地或水域上轉動。

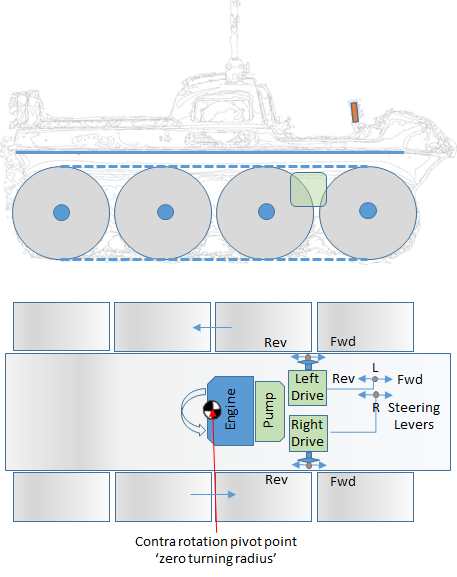

三、靜液壓驅動基本原理

靜液壓傳動系統的工作原理來自于其獨特的動力傳動系統設計。該機車發動機配備了一個獨立的泵，該泵提供液壓動力給左右傳動系統，其左右傳動軸采用完全獨立的設計并且各自的轉動方向和轉動速度都由其獨立的操作連桿控制。

操作人員通過左操作桿向前推，則左側輪組的轉速提升到一定速度，該速度非常精確地與操作人員對機車移動程度要求相匹配，當操作桿向后拉時則輪組的轉速降低。當操作桿向后拉使其推過中心擋位點時，則受操作連桿控制的各邊輪組將相應改變方向變?yōu)榉捶较蛐D(zhuǎn)即后退。與之前操作一樣，該機車速度控制與操作人員對機車操作桿的控制非常精確地保持一致。


操控上的精確性和敏銳性保證了機車在動力和機動性能上的精確控制，并且扭矩傳輸也嚴格與控制輸出相對應。其強大傳動性能保證根據用戶控制操作指令提供源源不斷的強勁動力。在機車的運行過程中在動力和機動性控制方面也沒有絲毫的偏差和損耗保證了機車操控的安全和穩定性。

操縱人員通過控制操作桿，其中1個操作桿前推，另一向后拉這樣給兩側輪組下達相對反方向旋轉的指令。這種獨特設計在機車的精確定位和機動操控上達到了令人意想不到的效果。舉例來說，機車可以非常輕松地圍繞一個中心點旋轉，而傳統的滑動轉向操控系統的設計是通過制動機車的一側輪組使機車另一側的驅動輪組以制動側的輪組為軸而“滑動”轉向，我們采用的新型設計是傳統的滑動轉向操控系統在精確定位方面望塵莫及的，同時這種操控模式也極大的降低了對輪胎和傳動系統的磨耗，延長了使用壽命具有極高的經濟價值。


四、產品特點

◎為極端地形提供可選的膜片式變速箱；

◎中置發動機，有效降低重心不穩定帶來的失衡感；

◎效率提高，輪胎更強，實現最佳的操控性能；

◎電子燃油噴射；

◎更好的燃油經濟性；

◎可靠的嚴寒天氣啟動；

◎提升高海拔工作性能；

◎車上診斷系統；

◎較大的載貨能力；

◎大軸距提升了駕駛在惡劣地形的通過能力；

◎大型三重密封軸承；

◎前后軸承可延伸；

◎整張防撞擊板保護下車安全；

◎8輪驅動，重心低，提供車體穩定性；

◎26英寸輪胎；

◎電子啟動；

◎剎車燈；

◎集成數字儀表盤(速度表、轉速表、里程表、電壓表、計時表、發動機冷卻液溫度表、低油壓顯示表、手剎提醒燈和發動機檢測等)；

◎自調節盤式液壓制動器；

◎低排放；

◎適用于高海拔及嚴寒地區使用。


五、標準配置

傳動裝置：Mudd-ox靜液壓傳動；

剎車裝置：靜液壓和液壓傳動系統；

轉向裝置：人體工效學左右轉向控制系統；

駐足剎車：棘輪式機械；

儀表裝置: 全配置儀表板；

車速表/燃油量表/電壓表/計時表/冷卻劑溫度表/液壓溫度表；

低油壓警示燈；

駐足/緊急剎車警示燈；

空擋提示燈；

車框架：壽命長耐久性好的粉末涂層鋼；

驅動系統： #60-2（雙60）滾鏈；

軸：1.500英寸脫氧鋼；
車身：真空成型上體車身，下部車身和車底護板材質選用高分子聚乙烯；

輪胎：26″ x 14″ x 12″ Mudd-Ox Vendetta 配 12″ Mudd-Ox 珠鎖輪緣；

燈：LED 前燈/LED 尾燈；

性能參數：陸地速度30km/小時；涉水速度5km/小時；

回轉圓： 零轉向半徑，機械逆向旋轉；
   陸地裝載能力：850千克（不含附件配置重量、人或貨物）；
   水域裝載能力：454千克（不含附件配置重量、人或貨物）

牽引能力：2,000lbs(900 Kg) ；

座位容量：陸地4-6人；

座位容量：水域2-4人；
 后部座位： 標準適合所有車型；

安全： 折疊式翻車保護系統，前排兩名乘客的座椅安全帶；

Mudd-Ox 靜液壓精密控制驅動系統確保在最?lèi)毫拥牡刭|(zhì)條件下全程的安全控制；

油箱容積： 13.5US加侖， 可提供大約8-10小時的運行；

運行環境: 任何天氣，任何地形；

適用溫度：-40℃到+50℃；

離地距離：距車中部35.56cm；

輪胎地面壓力: 2PSI，不會對地面植物產生破壞；
運行和便利

存貯：帶鎖收納箱，內置杯架12.5″x23″插入?yún)^(qū)域在發動機蓋附近；

電力輸出：12V出口，USB接口；

排水泵：標配；

接近角和離去角：最大25°；

保修：1年或500小時有限保修 ，2年引擎保修；

備注：規格與性能視實際情況而定,如有任何更改恕不另行通知；
 最高時速根據地質條件和傳動系統的運行狀況；
 適用于相對靜水中行走，不適合激流；
 參見用戶操作手冊里的配件列表和重量；
 容重包括乘車人員，貨物和裝配配件；

參見用戶操作手冊里的完整保修信息；

提供更好的浮力和保證在水中行進更好的攜帶能力；
可選顏色：綠色/紅色/黑色；

六、已包含額外配置

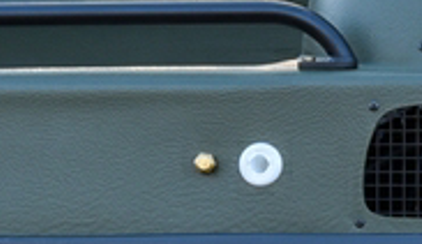

1、艙底泵- 638-40

標準配置，通過操作安裝在儀表盤上的開關，泵從車底迅速抽水。

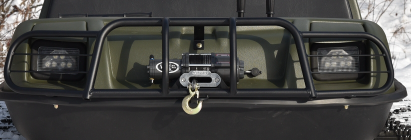

2、保險杠

在極端地形運行時，可保護車輛前部不受沖擊。

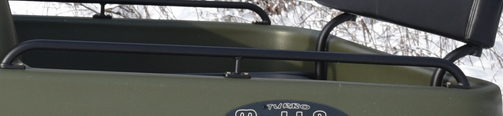

3、后排扶手

 鋼管軌道安裝后排車身周?chē)瑸楹蠓匠丝吞峁┦址鲋吸c(diǎn)。



4、發動機額外散熱
       用于在極熱條件下自動抽取發動機室熱風

七、推薦選裝配置

1、擋風裝置

在嚴寒天氣、叢林及高速行駛時，優質的前風擋裝置能減少氣流對身體的傷害，同時避免叢林駕駛雜物傷及身體。

2、牽引系統

Mudd-Ox 獨家采用的尼龍繩牽引絞盤適用于各類救援，在意外發生時把可能對人體產生的傷害降到最低。

3、翻滾防護架

在極端地形駕駛時，有很多不可預見的風險隨時會給我們的生命和財產帶來不可避免的傷害。Mudd-Ox 重型翻車保護架對人體的保護無微不至。

裝配在靜液壓變量體上的ROPS裝置是一個獨立的受力功能，通過加工使它成為主底盤的外延結構。Mudd-Ox ROPS裝置是采用結構性強的材料使它能作為提升點用于起吊或提升機車。

4、超強履帶

粗齒胎面特別適用于大雪、負重和牽引。總量輕、堅固耐用、轉向方便和水中運行好。


八、隨車文件

1、全套使用說明書，包括上裝零部件清單和安裝手冊；

2、全套電子版隨車器材清單；

3、所有文件中英文版本；

九、包裝

整車外部木質包裝，要求滿足長途運輸及不低于2層的堆垛要求。
