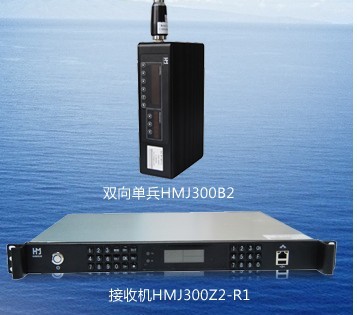

點擊圖片查看大圖
設備的應用范圍
可應用于公安、消防、交警、人防、城管執法、環保監控、水利防汛、電力搶修、海事執法、海關邊防、碼頭監控、森林防火、軍事偵察、電視轉播等相關領域，在多種復雜環境中移動傳輸高質量的圖像。
設備的應用方式
單兵—車、車—指揮中心。設備體積小重量輕也可用于機載和無人直升機上進行高清晰圖像傳輸。
設備特性
高速移動和多徑干擾下可穩定的傳輸音、視頻信號
高質量的數字視頻處理視頻編解碼、DVD的畫面
系統可在多種復雜的氣候條件下傳輸
在復雜電磁環境中具有優異的抗干擾性能
強大的非視距傳輸能力
具有很嚴密的加密方式
體積小，供電時間長，功耗小，方便攜帶
頻率、帶寬、碼流可直接在面板上調
能實現單向圖像、單/雙向語音、可傳數據
頻率適用范圍大
技術參數
發射端技術參數
| 工作頻段 | 300MHz～5.8GHz，頻率可調 |
| 輸出功率 | 1～5W(連續可調) |
| 調制方式 | COFDM 2K QPSK/TDS-OFDM |
| 通道帶寬 | 1.25/2/4/6/8MHz(可調) |
| 碼流 | 0.8Mbps～10Mbp |
| 視頻壓縮格式 | 采用MPEG-2、MPEG-4、H.264.技術標準 |
| 視頻輸入 | CVBS（PAL/NTSC） |
| 端到端延時 | 40ms |
| 誤碼率 | ≤10-6 |
| 音視頻數據格式 | MPEG-2、MPEG-4@ML 4:2:0 |
| 音頻輸入 | 左右聲道 |
| 發射天線 | 全向鞭狀天線 |
| 傳輸距離 | 1-3公里 |
| 傳輸速率及分辨率 | 傳輸速率為25幀/s時,分辨率不低于720×576 |
| FEC | Viterbi（1/2、2/3、3/4） |
| 保護間隔 | 1/32，1/16，1/8，1/4 |
| 加密方式 | AES/ABS（128bit） |
| 可以自行設定加密 | 加密/不加密（選配） |
| 語音通訊 | 雙向語音/單向語音（可選） |
| 可提供數據接口 | RS232/485（可選） |
| 音視頻輸出 | 提供一路視頻、二路音頻 |
| 數字接口 | 一路SDI接口（選配） |
| 電池供應 | 電池可用四小時 |
| 前面板指示燈 | 電源指示、功率指示、視頻指示 |
| 供電 | DC10V～16V/1.2A |
| 重量 | 2.0kg |
| 尺寸 | 230mm×150mm×65mm(L×W×H) |
| 工作環境 | 溫度：-30～70℃ 相對濕度：90％ |
| 保存環境 | 溫度: -40～80℃ 相對濕度：90％ |
| 接收端技術參數 | |
| 工作頻段 | 300MHz～5.8GHz |
| 接收參數調整 | 接收參數可直接在面板上調整，也可通過遙控器設定，如帶寬、頻率 |
| 視頻輸出 | 兩路CVBS（PAL/NTSC） |
| 音頻輸出 | 兩路（立體聲） |
| 視頻壓縮標準 | MPEG-2、MPEG-4、H.264技術標準 |
| 視頻速率 | 25幀/S |
| 分辨率 | 不低于720×576 |
| 天線接收 | 單集或兩集接收 |
| 接收技術 | 全向天線接收 |
| 接收靈敏度 | -106dBm |
| 是否具有電磁場掃描功能 | 帶液晶面板，具有電磁場掃描功能（選配） |
| Db9串口 | 用以解密信號的設定（選配） |
| 數字視頻接口 | 一路SDI接口（廣電專用） |
| 分量接口 | 一路分量接口（廣電專用） |
| 顯示板顯示內容 | 可在顯示器上顯示信號強度、信號質量 |
| 可調頻率、信道帶寬、保護間隔 | 可在顯示器上顯示 |
| 指示 | 電源指示、信號指示 |
| 語音通訊 | 雙向語音/單向語音（可選） |
| 專用的話筒接口 | 可選 |
| 數據接口 | RS232/485（可選） |
| 提供RJ45接口 | 選配 |
| 提供電信標準的2M口 | 選配 |
| 供電 | AC 220V/DC12V |
| 外形 | 1U，19英寸機 |
| 重量 | 2.5kg |
| 尺寸 | 430mm×360mm×44.4mm(L × W ×H) |
| 工作環境 | 溫度：-30～70℃ 相對濕度：90％ |
| 保存環境 | 溫度：-40～80℃ 相對濕度：90％ |
