利用SONAR搜索，

并以水底攝影頭確定位置！

在黑暗和混濁的水中依然表現出色！

操作員只要裝備了PROEYE 751-SNR SONAR Plus，便能夠同時看見水底攝影頭所拍攝到的SONAR系統聲納影像和真實世界的影像。

SONAR中所配備的技術，即使在黑暗或混濁的湖水及河水中搜索，亦能給你清晰的影像。

系統的設計輕巧，以方便在搜索和救援行動中使用

概觀

利用SONAR搜索，

并以水底攝影頭確定位置！

● 在SONAR系統的側面影像和下方影像技術協助下，你便能夠快速地確定目標位置和看見目標，例如從你的船只旁邊找出沉沒的船只、車輛和意外中的傷者。傳統的聲納技術需要花一定的時間，甚至數小時來確定目標位置。但有了751-SNR SONAR系統中的側面影像系統，

你可能只需數分鐘便能找出目

標。

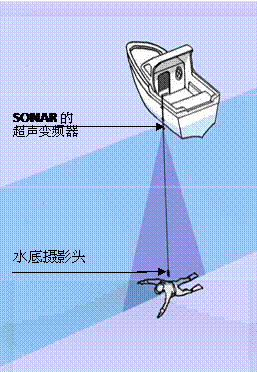

● 一旦找到目標，便直接從傳感器中，將水底攝影頭放下至目標地點，并確認位置。

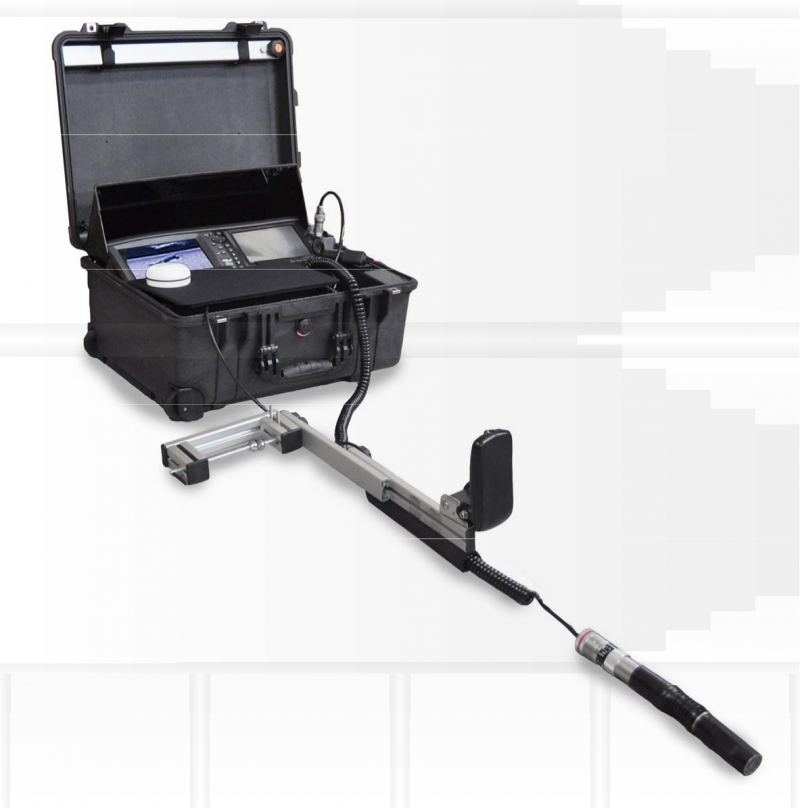

SONAR影像顯示屏

5吋或8吋屏幕，能清晰地顯 示SONAR的影像。

(*范例圖片)

GPS 天線

延伸棒

era Head

系統箱

水底攝影頭顯示屏

7吋LCD屏幕顯示由水底攝影頭所拍攝到的影像。

 (*范例圖片)

水底攝影機控制 面板

遠程控制照明及可180度移動的關節。

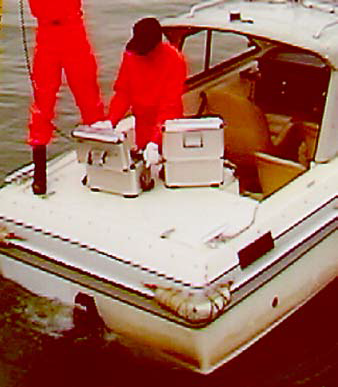

搜索行動

●步驟1：利用SONAR的側面影像檢視來搜索

 側面影像檢視聲納會在船只兩側分別發出兩條幼細的聲束，以及在下面發出一個大型的180°聲束。聲納的最大范圍是你的船只每一邊 120米。這樣，從你的位置起便能給你提供240米的檢視范圍。

清晰地看見水中的物體，并根據你船只的地點確認出物體的位置。.

SONAR屏幕顯示

●步驟2：利用SONAR的下方影像檢視來確定位置

如要更清晰地看見目標，可將船只移至目標上面，并以下方影像檢視模式來向下查看。

下方影像檢視

SONAR屏幕顯示

●步驟3：利用水底攝影頭來確定位置

放下水底攝影頭，并以水底攝影機屏幕來拍攝目標的真實影像。

● 系統中安裝的GPS會顯示搜索點的精確位置。

 SONAR的超聲變頻器

用此夾子來將傳感器固定在船的側面。

超聲變頻器

SONAR系統會從這個

變頻器發送出聲波信號。

傳感器

●步驟4：利用航海GPS來記錄位置

檢查及記錄在屏幕上所顯示的位置緯度和經度。

● 影像可以儲存至

SD記憶卡中。

SD 卡插槽

攝影頭線路

長度是4-10米。

如有需要，可將20米、30米和50米長的延伸線路連接到防水接頭上。
