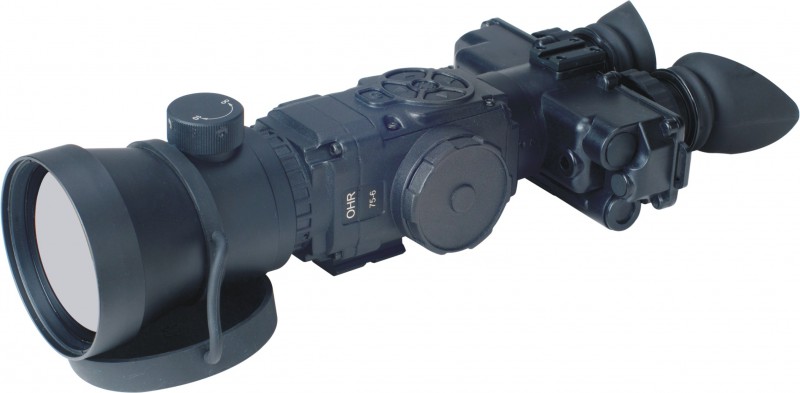

OHR1型雙目熱像手持觀察鏡（以下簡稱熱像觀察鏡）是利用現代光電子技術，采用了人眼較為舒適的雙目觀察設計的設備。用于全天候條件下的偵查。它主要由紅外機芯、光學系統、電池及顯示組件可調瞳距的雙目光學系統等組成。適用于配備單兵進行目標探測等。

1.2  工作原理

工作原理：目標輻射或反射的外界景物(包含目標)輻射通過大氣傳輸，經光學系統成像于探測器的靶面，通過前置驅動電路提供的相應偏壓和控制信號、TEC控制電路提供的精確溫控信號，探測器將敏感的紅外光轉換為電信號，電信號經過A/D轉換為14位數字信號，數字信號再經過信號處理板的處理形成數字視頻，并由D/A轉換生成模擬視頻，通過顯示組件進行顯示。

熱像觀察光學系統包括紅外物鏡組，非制冷探測器，OLED顯示器，可調瞳距的目鏡組四部分。
