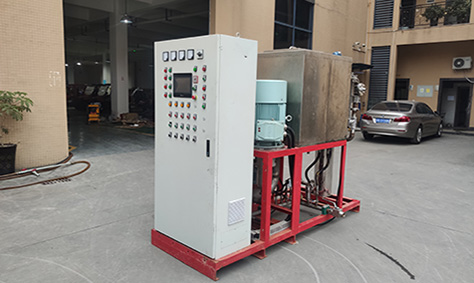

高壓細水霧滅火系統一般由感溫火災探測器、火災報警控制器、火災聲光報警器、高壓主泵、穩定泵、區域閥箱組件、高壓細水霧噴頭等部件組成。
感溫火災探測器：探測火災信號并傳遞信號至報警滅火控制器；
火災報警控制器：火災自動報警系統的心臟，可向探測器供電，是用來接收火災信號并啟動火災報警裝置；
火災聲光報警器：發出響聲，提醒人們該區域有火災發生；
細水霧控制閥：主要用于控制進水閥、水箱、高壓主泵、穩壓泵；
水箱：用以存儲滅火時細水霧所需要用的水源；
高壓主泵：它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油；
穩壓泵，用于細水霧滅火系統壓力的穩定，使系統水壓始終處于要求壓力狀態。
當發生火災時，火災探測器探測到火災，發出信號至火災報警控制器。火災報警控制器打開區域閥。區域閥打開后管道壓力下降，穩壓泵自動啟動運行超過10秒鐘后因為壓力仍達不到1 .4mpa,高壓主泵自動啟動，系統管道內水迅速達到工作壓力，并通過高壓細水霧噴頭噴射而出，產生細水霧撲滅火災。
高壓細水霧適用于撲救A類、B類、C類和電氣類火災，其使用基本不受場所的限制，在陸地、海洋、空間均可應用。
