ZH15型化學氧自救器
產品使用說明書
1概述
1.1 產品特點：
本產品作為煤礦井下礦工隨身攜帶型自救器。利用化學生氧劑生的氧作為氧氣源，可以防止外界各種有毒有害氣體進入呼吸器官。具有重量輕、體積小、攜帶方便等特點。
本產品所用氯酸鹽生氧啟動器符合AQ1057-2008的規定。
1.2用途和適用范圍
該產品適用于井下發生災變，災區大氣中含有有毒有害氣體或缺氧時，礦工佩戴自救器呼吸逃生撤離災區，也可用于地下工程、高層建筑、公共場所、火災自救、遂涵、化工、環保等部門。
1.3 型號的組成及其代表的意義
Z H 15
額定防護時間15分鐘
化學生氧式
自救器
1.4 使用環境條件
——不受使用環境中窒息性氣體和氧的濃度限制
——使用環境溫度：0℃~ 40℃
2結構特征及工作原理

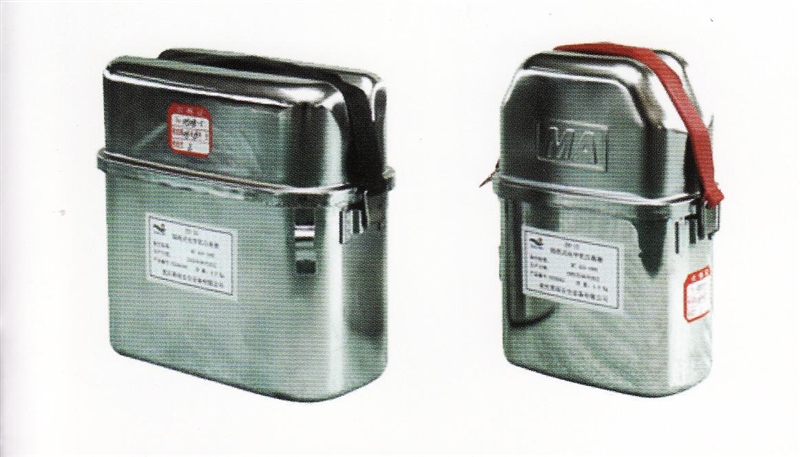

ZH15型化學氧自救器外部結構如圖1
1.上外殼組 2.后封口組 3.下外殼組 4.銘牌 5.封印條
6.前封帶組 7.腰帶板組 8.保護罩
ZH15型化學氧自救器由上外殼組、下外殼組、前封帶組、后封口組、銘牌及封印條、腰帶板組和保護帶組等部件組成。
自救器工作原理：本自救器是利用化學藥品生氧原理的個人呼吸保護裝置。呼吸保護器與外界空氣隔絕，呼吸方式為往復式，使用不受周圍環境有海氣體限制，佩帶者呼氣時，呼氣經口具、散熱網、隔板和承板組與藥罐體內生氧劑發生反應生成含氧量高的氣體，經承板組、隔板進入氣囊；吸氣時，氣囊中儲存的氧氣再次經藥罐組，呼吸軟管進入人的肺部，完成整個人呼吸循環。
當生氧劑產生的氧氣超出人體的耗量時，進入氣囊的氧氣越積越多，氣囊內壓力逐漸增大，達到排氣閥排氣壓力時，氣囊上的排氣閥自動開啟，排出多余氣體，當氣囊內壓力減小，排氣閥自動關閉，避免氧氣浪費和保護佩帶者的正常呼吸。
3技術特征
3.1主要技術參數
（1）防護使用時間
大功率快速行走 ≥ 15min
人佩帶靜坐 ≥60min
（2）吸氣阻力 ≤ 245Pa（采用生氧啟動裝置）
（3）吸氣溫度 ≤ 60℃
（4）使用有效期：
使用有效期按一班作業計算為3年，貯存和使用總時間為5年。
3.2產品特性
（1）采用KO2作生氧劑，產品執行MT427—1995標準。
（2）采用玻璃纖維復合阻塵墊，阻塵效果好，佩帶舒適。
（3）采用非均勻孔板結構，生氧均勻，CO2吸收性能好。
（4）整個自救器呼吸系統為閉路往復式。
4 尺寸、重量
（1）外形尺寸：132mm×95mm×168mm
（2）質量
攜帶質量 ≤1.24 kg
佩帶質量 ≤0.82 kg
5 使用、操作
5.1 操作程序
1.自救器系在腰帶上，隨身攜帶。
2.扯下保護罩。
3.用拇指扳起紅色扳手，拉斷封印條。
4.揭開上外殼并扔掉。
5.抓住頭帶，取出呼吸保護器，丟掉下外殼。
6.拔掉口具塞，用力提起啟動針，啟動裝置開始啟動生氧，整理氣囊。
7.閉上嘴唇，戴好鼻夾，向自救器呼氣進行呼吸。
8.取下礦燈帽，戴好頭帶。
9.戴好礦燈帽，撤離災區。
5.2 使用時注意事項
△警告：應經常進行外觀檢查和氣密性檢查，發現異常時禁止使用。
△警告：本產品被打開后，無論使用時間長短，只準使用一次，不能重復使用。
6 逃生注意事宜
1.調整好頭帶系統，束好腰帶。
2.按避災路線有組織步出災區，不要慌張，呼吸要均勻，步行速度根據情況調整。
3.如果呼吸中感到有輕微的鹽堿味，不要取下口具，這是有少量藥塵隨吸氣帶出，沒有什么危險。
4.要防止損壞氣囊，佩帶時不要壓迫氣囊，防止氧氣損失。
5.逃生中不能拔下口具說話，需要聯絡時應打手勢或敲擊身邊物體。
7 維護保養與檢查
1.自救器應集中放在自救器發放室內，室內要保持清潔、干爽，通風良好，應遠離熱源，室內不得存放油類及易燃易爆和腐蝕物品。
2.攜帶自救器應避免碰撞，跌落，不許當坐墊用，不得隨意打開外殼，嚴禁用錘砸自救器，以免引起藥罐損壞。
3.每天攜帶時，要檢查自救器外部有無損傷，如發現不正常現象要及時檢查修理或報廢。
4.按自救器使用管理規定，定期用自救器氣密檢查儀檢查氣密性是否良好，若受到劇烈撞擊，懷疑漏氣時，要隨時檢查。
5.在佩帶過程中，萬一啟動裝置失靈，只需向氣囊內深呼幾口氣，同樣可以使用，儀器照常工作。
