點擊圖片查看大圖ZXF-83人員訓練監測系統是由先進的個人參數檢測單元、后場指揮系統以及移動端實時監測組成。
ZXF-83實時監測訓練人員的心率、血壓、血氧、體溫以及人員的姿態等，并內置GPS/北斗模塊，實時定位，與內置陀螺儀一起記錄參訓人員的運動里程、運動量、體能消耗等數據，并將監測數據通過藍牙、遠程傳輸電路到后場接收機，后場接收機再將監測數據傳輸到指揮中心，指揮中心根據各項數據指標的報警值或根據每個人的個體體征基本信息，與實際信息進行對比，當任何人員出現指標異常時，在時間對人員進行處理，從而避免傷亡事故的發生。充分發揮先進的技術，準確監測訓練人員的各項指標，保證訓練人員的生命安全，以及訓練的有效進行，是ZXF-83人員訓練監測系統的強大作用和光榮使命。
ZXF-83具有呼救器功能：當訓練人員靜止時可自動發出聲光報警，訓練人員有任何不適也可以主動開啟聲光報警，并傳輸至后場指揮系統。

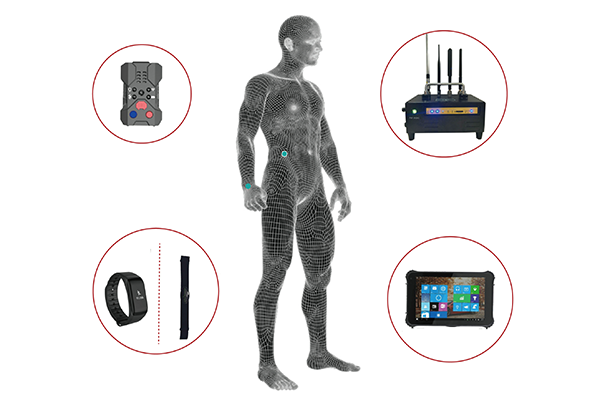

ZXF-83 由人員訓練生命體征監測儀（簡稱監測儀）、體征監測手環（簡稱手環）、通信基站和后臺監控組成。

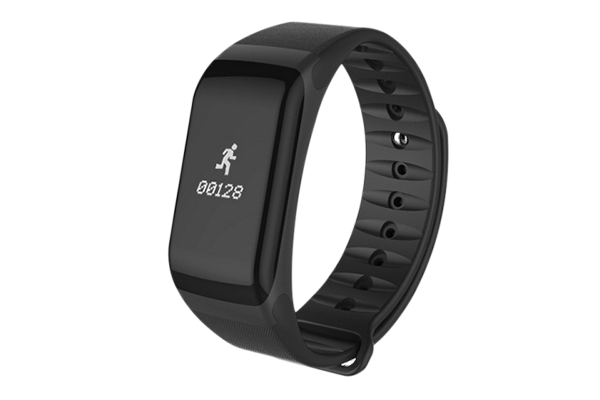

a.藍牙手環
特點：
l 彩色顯示屏實時記錄運動人員的步數、心率、血氧、血壓、卡路里消耗。具備時間顯示和電量顯示；
l 實時準確的發送記錄的數據到監測儀；
l 待機時間：20天；
l 傳輸方式：BT4.0；
l 防水等級：IP67；
l 屏幕尺寸：0.66寸；
l 電池類型：聚合物鋰電池。

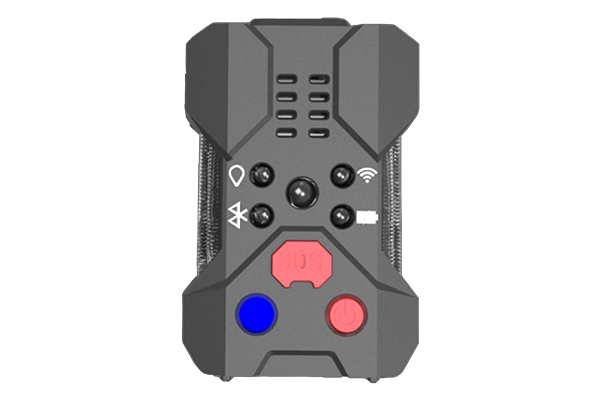

2.監測儀
特點：
l 接收藍牙手環數據；
l 數據上傳指揮中心；
l 實時記錄參訓人員的位置；
l 生理指標異常報警；
l 數據上傳間隔：10S（可配置）
l 心率更新速度：10S（可配置）
l 血壓測量間隔：10min（可下發命令獲取）
l 工作電壓：4.2V
l 電池：鋰聚合物電池
l 無線頻段：藍牙：2402MHZ-2480MHZ LORA:470MHZ-510MHZ
l GPS:4.8m（2DRMS,SBAS)
l 通信距離：不小于1000m。
3.后場接收機
特點：
l 自主研發的專業軟件，人性化設計、操作簡便、穩定可靠；
l 可同時檢測256個現場訓練人員的狀態；
l 可向現場訓練人員下達命令；
l 通信方式：時分雙工；
l 頻率范圍：470-510MHZ；
l 信道：20，自動跳頻；
l 工作方式：BPSK、FSK、GFSK、MSK、GMSK；
l 最大30dbm，并能根據距離驚醒自適應功率調整；
l 接收機靈敏度：-110dbm。
4.指揮中心
特點：
l wifi:支持IEEE802.11b/g/n標準，支持WEP、WPA、WPA2等多種加密方式，可選WPS功能；
l 4G/3G：支持全網TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE；
l 接口：WAN/LAN接口，1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護；
l 天線接口：蜂窩：2個標準SMA陰頭天線接口，特性阻抗50歐；WIFI:1個標準TNC天線接口，特性阻抗50歐；470M無線：1個標準SMA陰頭天線接口，特性阻抗50歐；
l 內置大容量電池，保證10個小時以上的工作時間；
l 全防護電腦，軍用級指揮箱，抗壓、防腐、耐高溫。
應用場景：
拓撲方式：
